Umstellung unseres Failover Cluster auf 10 Gbit/s Converged Network

WinServ2012-ClusterDer ein oder andere von Ihnen wird es über Facebook schon mitbekommen haben: Wir stellen aktuell unser Failover Cluster unter Windows Server 2012 von 1 GBit/s auf 10 GBit/s um. Durch diese Umstellung haben wir die Möglichkeit, die vorhandenen Karten als Team einzusetzen und so zum einen eine Erhöhung der Bandbreite bekommen, zum anderen eine Ausfallsicherheit. Die Erhöhung der Bandbreite wird sich positiv auf die Zeiten während einer oder mehreren Livemigrationen bemerkbar machen, da dies deutlich schneller ablaufen wird wie bisher.

Um Ihnen ebenfalls einen Mehrwert bei dieser Umstellung zu geben, werde ich den Vorgang mit diesem Artikel dokumentieren und erklären.

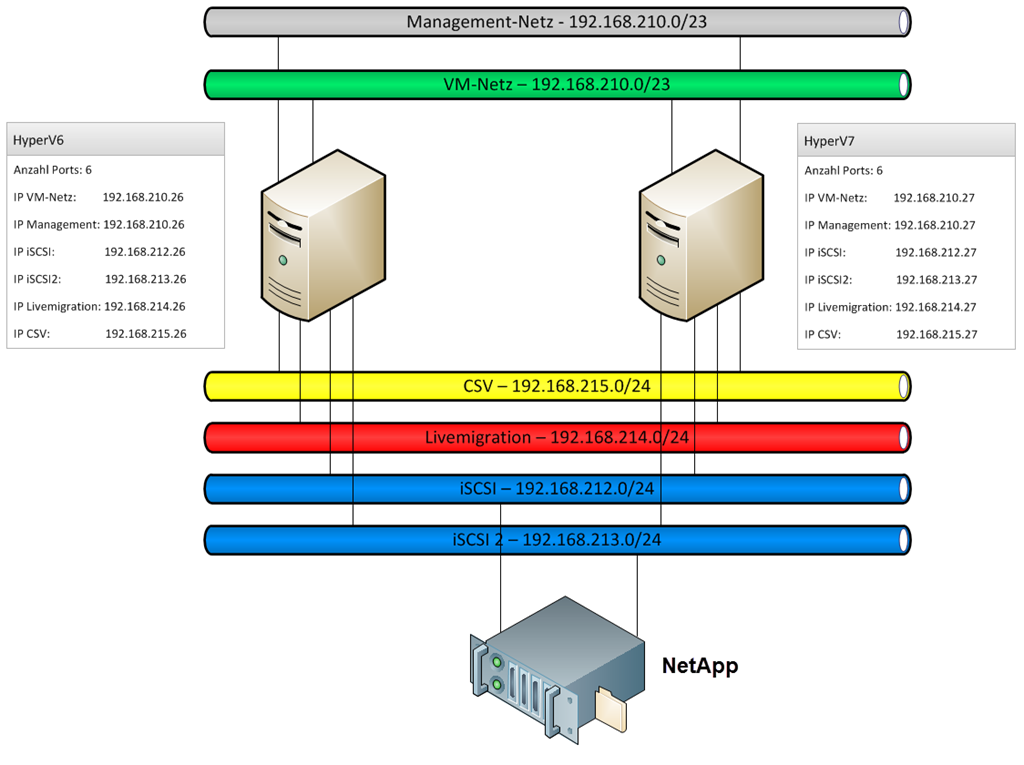

Aktuell sieht unsere Netzwerk-Konfiguration wie folgt aus:

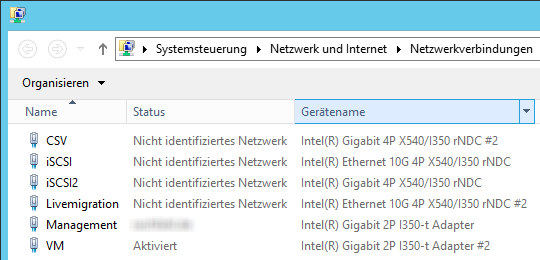

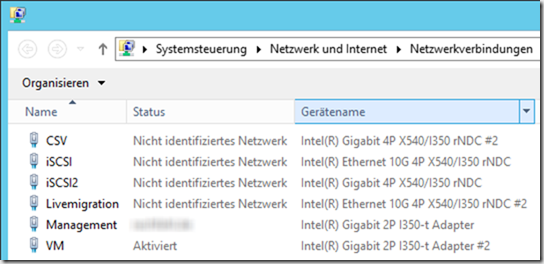

Die Definition der Netzwerke ändert sich nicht, alle Netzwerke bleiben wie bisher auch bestehen. Was sich allerdings ändert ist die Aufteilung der Netzwerk-Adapter in den einzelnen Servern. Aktuell sieht dies in der Systemsteuerung so aus (Zur Info: Der eine Knoten hat 2x 10GBit und 2x 1GBit, der andere hat 2x 10GBit und 4x 1 GBit):

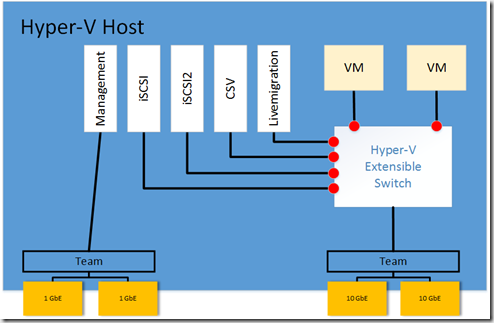

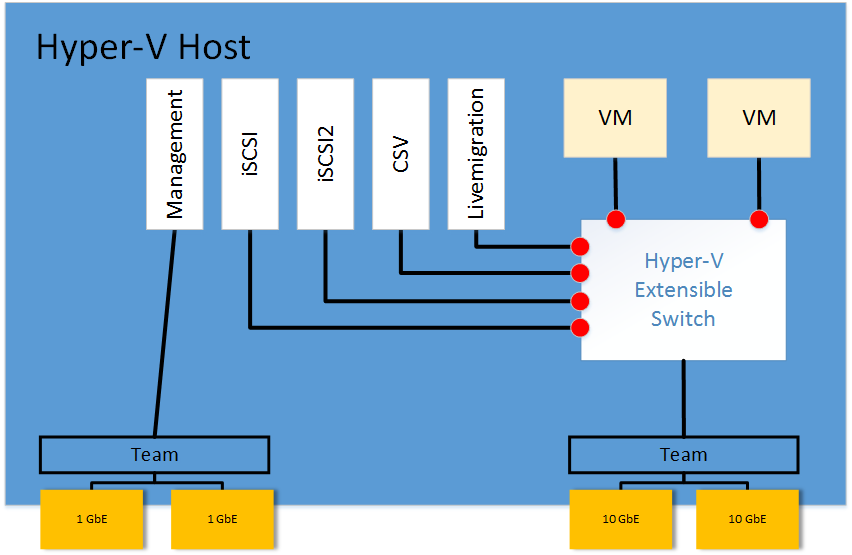

Nach der Umstellung soll das Netzwerk pro Cluster-Knoten die folgende Struktur haben:

Host-Netzwerk

Die Adapter “Intel(R) Gigabit 4P X540/I350 rNDC” und “Intel(R) Gigabit 4P X540/I350 rNDC #2” werden zu einem eigenen Team zusammengefasst und stehen mit insgesamt 2 GBit/s für die Kommunikation mit der Domäne, zum Management und für unser Veeam-Backup zur Verfügung. Die Adapter “Intel(R) Ethernet 10G 4P X540/I350 rNDC” und “Intel(R) Ethernet 10G 4P X540/I350 rNDC #2” werden zu einem eigenen Team zusammengefasst, basierend auf diesem Team wird eine Hyper-V Switch erstellt. Diese Switch steht zum einen für die VMs bereit, weiterhin werden basierend auf dieser Switch im Management-OS (das Host-Betriebssystem) virtuelle Netzwerkkarten (vNICs) erstellt. Diese stellen das Netzwerk für iSCSI, iSCSI2, CSV und Livemigration. Die Erstellung und Konfiguration von vNICs ist nur mit dem SCVMM oder per PowerShell möglich. In unserem Fall arbeiten wir mit der PowerShell.

Damit die einzelnen Netzwerke sich nicht gegenseitig behindern oder eine Karte den gesamten möglichen Traffic nutzen, wird mit Quality of Service (QoS) gearbeitet. Somit garantieren wir jedem einzelnen Netzwerk eine gewisse Bandbreite.

Nachdem nun der eine Knoten im Failovercluster-Manager mittels Livemigration leer geschoben wurde, wird das System mit Hilfe eines Skripts konfiguriert. Dieses Skript sieht wie folgt aus:

#Abfrage der End-IP-Adresse des Systems
$IP = Read-Host "Bitte geben Sie den vierten und letzten Bereich der IP-Adresse an (z.B. 101 fuer 192.168.210.101)"

#ConvergedSwitch-Team erstellen
New-NetLbfoTeam -Name Team01 -TeamMembers "10GbE #1","10GbE #2" -LoadBalancingAlgorithm HyperVPort -TeamingMode Lacp -Confirm:$false
#Management-Team erstellen
New-NetLbfoTeam -Name Team02 -TeamMembers "1GbE #1","1GbE #2" -LoadBalancingAlgorithm TransportPorts -TeamingMode SwitchIndependent -Confirm:$false

# Die virtuelle Switch erstellen, keine gemeinsame Verwendung
New-VMSwitch "VM" -MinimumBandwidthMode weight -NetAdapterName "Team01" -AllowManagementOS 0 -Confirm:$false

# Standard-Bandbreitenreservierung setzen
Set-VMSwitch "VM" -DefaultFlowMinimumBandwidthWeight 1

# Erstellen der virtuellen Netzwerkkarten
Add-VMNetworkAdapter -ManagementOS -Name "Livemigration" -SwitchName "VM"
Add-VMNetworkAdapter -ManagementOS -Name "CSV" -SwitchName "VM"
Add-VMNetworkAdapter -ManagementOS -Name "iSCSI" -SwitchName "VM"
Add-VMNetworkAdapter -ManagementOS -Name "iSCSI2" -SwitchName "VM"

# Assign static IP addresses to the virtual network adapters
Set-NetIPInterface -InterfaceAlias "vEthernet (Livemigration)" -dhcp Disabled -verbose
New-NetIPAddress -AddressFamily IPv4 -PrefixLength 24 -InterfaceAlias "vEthernet (Livemigration)" -IPAddress 192.168.214.$IP -verbose
Set-NetAdapterBinding -Name "vEthernet (Livemigration)" -ComponentID ms_tcpip6 -Enabled $False

Set-NetIPInterface -InterfaceAlias "vEthernet (CSV)" -dhcp Disabled -verbose
New-NetIPAddress -AddressFamily IPv4 -PrefixLength 24 -InterfaceAlias "vEthernet (CSV)" -IPAddress 192.168.215.$IP –verbose
Set-NetAdapterBinding -Name "vEthernet (CSV)" -ComponentID ms_tcpip6 -Enabled $False

Set-NetIPInterface -InterfaceAlias "vEthernet (iSCSI)" -dhcp Disabled -verbose
New-NetIPAddress -AddressFamily IPv4 -PrefixLength 24 -InterfaceAlias "vEthernet (iSCSI)" -IPAddress 192.168.212.$IP -verbose
Set-NetAdapterBinding -Name "vEthernet (iSCSI)" -ComponentID ms_tcpip6 -Enabled $False
Set-NetAdapterBinding -Name "vEthernet (iSCSI)" -ComponentID ms_msclient -Enabled $False
Set-NetAdapterBinding -Name "vEthernet (iSCSI)" -ComponentID ms_server -Enabled $False

Set-NetIPInterface -InterfaceAlias "vEthernet (iSCSI2)" -dhcp Disabled -verbose
New-NetIPAddress -AddressFamily IPv4 -PrefixLength 24 -InterfaceAlias "vEthernet (iSCSI2)" -IPAddress 192.168.213.$IP -verbose
Set-NetAdapterBinding -Name "vEthernet (iSCSI2)" -ComponentID ms_tcpip6 -Enabled $False
Set-NetAdapterBinding -Name "vEthernet (iSCSI2)" -ComponentID ms_msclient -Enabled $False
Set-NetAdapterBinding -Name "vEthernet (iSCSI2)" -ComponentID ms_server -Enabled $False

# QoS-Konfiguration der vNICs
Set-VMNetworkAdapter -ManagementOS -Name "LiveMigration" -MinimumBandwidthWeight 20 -verbose
Set-VMNetworkAdapter -ManagementOS -Name "CSV" -MinimumBandwidthWeight 25 -verbose
Set-VMNetworkAdapter -ManagementOS -Name "iSCSI" -MinimumBandwidthWeight 10 -verbose
Set-VMNetworkAdapter -ManagementOS -Name "iSCSI2" -MinimumBandwidthWeight 10 -verbose

# Konfiguration des Management-Teams
Set-NetIPInterface -InterfaceAlias "Team02" -dhcp Disabled -verbose
New-NetIPAddress -AddressFamily IPv4 -PrefixLength 23 -InterfaceAlias "Team02" -IPAddress 192.168.210.$IP -verbose
Set-DnsClientServerAddress -InterfaceAlias "Team02" -ServerAddresses ("192.168.210.2","192.168.210.4")

# Show VLanIDs on VMNetWorkAdapters
Get-VMNetworkAdapterVlan -ManagementOS -VMNetworkAdapterName *



Eine Kopie des Skripts als .txt-Datei finden Sie hier: ConvergedNetwork.txt

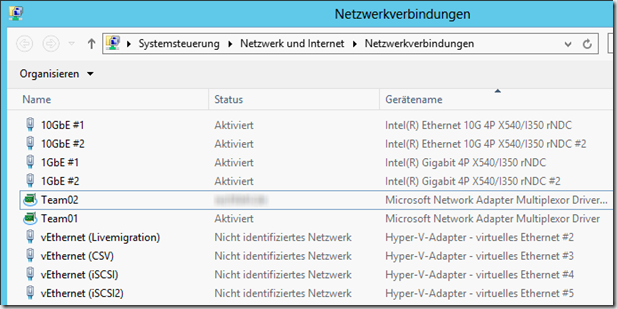

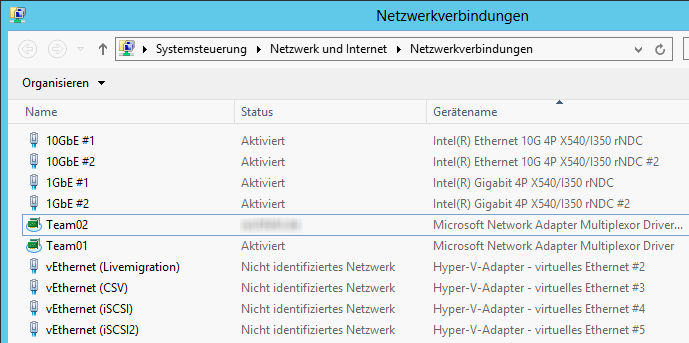

Nach der Ausführung des Skripts sieht die Netzwerk-Konfiguration des Hosts ein wenig anders aus:

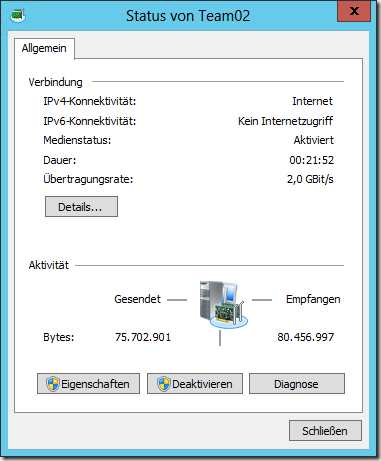

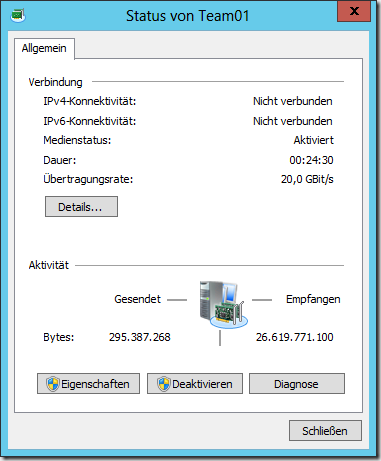

Sie sehen die beiden Teams. Team01 steht mit insgesamt 20 GBit/s zur Verfügung, Team02 ist das Management-Team mit 2 GBit/s.



Eingabe Informationen

Unter: Management

Tags:

Über den Autor: Jan Kappen ist ausgebildeter Fachinformatiker in der Richtung Systemintegration. Er hat seine Ausbildung im Sommer 2008 abgeschlossen und arbeitet seitdem bei der Rachfahl IT-Solutions GmbH & Co. KG. Jan Kappen ist unter anderen MCITP Server Administrator, Enterprise Administrator und Enterprise Messaging Administrator 2010 sowie MCTS für System Center Virtual Machine Manager 2008, Windows Server 2008 Active Directory, Windows Server Virtualization und Windows Server 2008 Network Infrastructure.

10 Responses to “Umstellung unseres Failover Cluster auf 10 Gbit/s Converged Network”

  1. michaS. sagt:

    Hallo, sehr gut beschriebener Artikel. Meine Frage, was muss auf dem physischen Switch eingestellt werden damit die verschiedenen vlans auch funktionieren. Müssen die vlan ids auf dem vmswitch konfiguriert werden? Danke .

  2. Jan Kappen sagt:

    Hallo Micha,
    wir arbeiten nicht mit VLANs, daher muss hier nichts eingestellt werden.
    Gruß, Jan

  3. Dom sagt:

    Hallo Micha,
    damit VLAN funktioniert müssten die Ports der Switche mit einem Trunk über die entsprechenden VLAN versehen werden.
    Grüße
    Dom

  4. Dom sagt:

    Die Adapter müssen vorab entsprechend konfiguriert werden.
    Befehl hierfür:
    Set-VMNetworkAdapterVlan -ManagementOS -VMNetworkAdapterName iSCSI -Access -VlanID 100

  5. Sehr guter Artikel und grosses Kompliment zu eurem Buch!
    Frage: Was für 10GBase-T Switches werden eingesetzt(Dell, HP…)?

    Freundliche Grüsse
    Michael Somma

  6. Jan Kappen sagt:

    Hallo Michael,
    danke für die Blumen :) Wir haben zwei Dell-Switche im Einsatz.
    Gruß, Jan

  7. Vielen Dank für die Auskunft. Das ging ja schnell :-)

  8. Klaus sagt:

    Vielen Dank für den Artikel

    Was ich noch gerne wüsste wäre ob ihr die Nodes des Cluster vorher aus dem Cluster entfernt habt um sie jeweiligen NIC´s sauber aus dessen Konfiguration zu entfernen ?
    und ob ihr mit 10G auch sr-iov aktiv habt?

    Habe ähnliches die Tage auch vor, allerdings werde ich einen 4Port 1G Karte gegen eine Dualport 10G Tauschen.
    Waere von daher den Weg gegangen den Node der gerade dran ist aus dem Cluster zu entfernen.
    Eben damit die alten Adapter aus der Clusterkonfig sauber draussen sind ..

    VG
    Klaus

  9. Jan Kappen sagt:

    Hallo Klaus,
    ich habe die Knoten nicht aus dem Cluster entfernt. Bei den Karten ist SR-IOV nicht aktiv, da man hier zu viele Features verliert. Der normale Betrieb ist für uns ausreichend.
    Wichtig bei dem Tausch der Karten: Die Anzahl der Netze muss gleich bleiben, sonst gibt es Fehler und Ausfälle im Cluster.
    Gruß, Jan

  10. Alfredo sagt:

    Toller Artikel. Wie kann ich Veeam dazu bringen einen Cluster explizit via 10Gbit Netz zu sichern, statt via Management Netz? Der Cluster bzw die Anbindung via Veeam geschieht durch das Management Netz und die Clusternamensauflösung wiederum natürlich über die physikalischem DC’s.
